基本概念

索引:

  1. TCP连接的三路握手
  2. TCP关闭的四个分节
  3. TCP连接的11种状态极其相互转换
  4. IPv4套接口地址结构
  5. 通用套接口地址结构
  6. IPv6套接口地址结构
  7. 其他数据类型

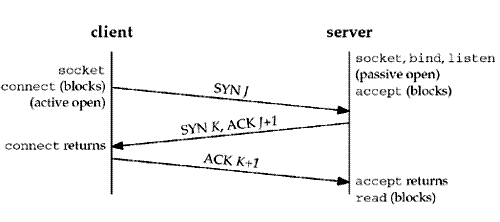

1.TCP连接的三路握手

简要说明:

  1. 服务器必须准备好接受外来的连接,这通过调用socket、bind和listen函数完成,称为被动打开(passive open);
  2. 客户通过调用connect进行主动打开(active open),这引起客户TCP发送一个SYN分节(表示同步),它告诉服务器客户将在(待建立)连接中发送的数据的初始序列号。一般情况下SYN分节不携带数据,它只含有一个IP头部、一个TCP头部以及可能有的TCP选项;
  3. 服务器必须确认客户的SYN,同时自己也得发送一个SYNV分节,它含有服务器将在同一连接中发送数据的初始序列号。服务器以单个分节向客户发送SYN和对客户SYN的ACK;
  4. 客户必须确认服务器的SYN。

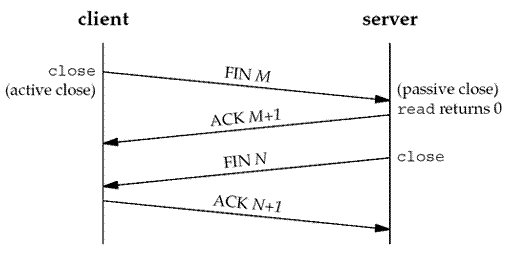

2.TCP关闭的四个分节

简要说明:

  1. 一端的应用程序首先调用close,称这端执行主动关闭(active close)。这端的TCP于是发送一个FIN分节,表示数据发送完毕;
  2. 接收到FIN的另一端执行被动关闭(passive close)。这个FIN由TCP确认,它的接收也作为文件结束符传递给接收方应用程序(放在已排队等候应用程序接收的任何其他数据之后),因为FIN的接收意味着应用程序在相应连接上再也接收不到额外数据;
  3. 一段时间后,接收到FIN文件结束符的应用程序将调用close关闭它的套接口,这导致它的TCP也发送一个FIN;
  4. 接收到这个FIN的原发送方TCP(即执行主动关闭的那一端)对它进行确认。

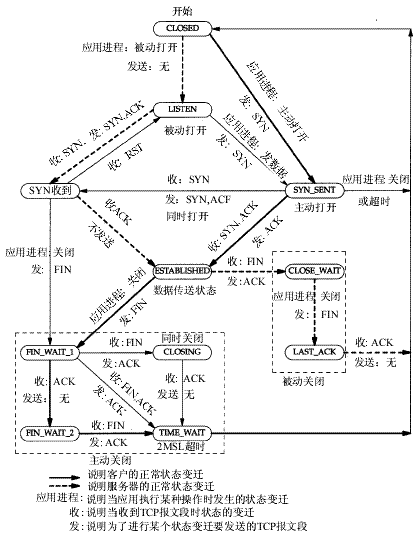

3.TCP连接的11种状态极其相互转换

简要说明:

(1).起始状态(CLOSED)

服务器被动打开,进入LISTEN状态;

客户主动打开,发送SIN分节,进入SYN_SENT状态;

(2).被动打开状态(LISTEN)

接收到SYN分节,发送ACK,发送SYN后,进入SYN_RCVD状态;

(3).主动打开状态(SYN_SENT)

应用close或超时,则返回CLOSED状态;

接收到SYN,发送ACK,发送SYN(同时打开),进入SYN_RCVD状态;

接收到SYN,ACK,发送ACK后,进入ESTABLISHED状态;

(4).SYN_RCVD状态

接收到ACK,则进入ESTABLISHED状态;

接收到RST,则返回到LISTEN状态;

(5).数据传输状态(ESTABLISHED)

接收到FIN,发送ACK,进入CLOSE_WAIT状态;

应用close,发送FIN,进入FIN_WAIT_1状态;

(6).CLOSE_WAIT状态

应用close,或发送FIN,进入LAST_ACK状态;

(7).LAST_ACK状态

接收到ACK,则返回到起始状态(CLOSED);

(8).FIN_WAIT_1状态

接收到FIN,发送ACK,进入同时关闭状态(CLOSING);

接收到ACK,进入FIN_WAIT_2状态;

接收到FIN,ACK,发送ACK,进入TIME_WAIT状态;

(9).同时关闭状态(CLOSING)

接收到ACK,进入TIME_WAIT状态;

(10).FIN_WAIT_2状态

接收FIN,发送ACK,进入TIME_WAIT状态;

(11).TIME_WAIT状态

经过2MSL超时,返回初始状态(CLOSED);



4.IPv4套接口地址结构

struct in_addr {
	in_addr_t s_addr;
	/* 32-bit IPv4 address,network byte ordered*/
};

struct sockaddr_in {
	uint8_t sin_len;
	/* length of structure(16) */

	sa_family_t sin_family;
	/* AF_INET */

	in_port_t sin_port;
	/* 16-bit TCP or UDP port number,network byte ordered */

	struct in_addr sin_addr;
	/* 32-bit IPv4 address,network byte ordered */

	char sin_zero[8];
	/* unused */
};

注意事项:



5.通用套接口地址结构

struct sockaddr {
	uint8_t sa_len;

	sa_family_t sa_family;
	/* address family:AF_xxx */

	char sa_data[14];
	/* protocol-spacial address */
};



6.IPv6套接口地址结构

struct in6_addr {
	uint8_t s6_addr[16];
	/* 128-bit IPv6 address,network byte ordered */
};

#define SIN6_LEN /* required for compile-time tests */

struct sockaddr_in6 {
	uint8_t sin6_len;
	/* length for this struct(24) */

	sa_family_t sin6_family;
	/* AF_INET6 */

	in_port_t sin6_port;
	/* transport layer port,network byte ordered */

	uint32_t sin6_flowinfo;
	/* priority and flow label */

	struct in6_addr sin6_addr;
	/* IPv6 address,network byte ordered */
};

注意事项:



7.其他数据类型

名称 说明
int8_t 带符号的8位整数
uint8_t 无符号的8位整数
int16_t 带符号的16位整数
uint16_t 无符号的16位整数
int32_t 带符号的32位整数
uint32_t 无符号的32位整数
sa_family_t 套接口地址结构的地址族
socklen_t 套接口地址结构的长度,一般为uint32_t
in_addr_t IPv4地址,一般为uint32_t
in_port_t TCP或UDP端口,一般为uint16_t
