在KVM环境下，每个虚拟网络就好比是一台网络交换机（参见：CentOS 6下KVM环境的安装和配置），我们可以创建一些虚拟网络，并将虚拟机的一个或多个网络接口映射到相应的虚拟网络，就可以模拟一个网络环境。

本文就依据这个思路来模拟一个较为复杂的网络，用于开发测试。虚拟机操作系统使用slackware 14.0。

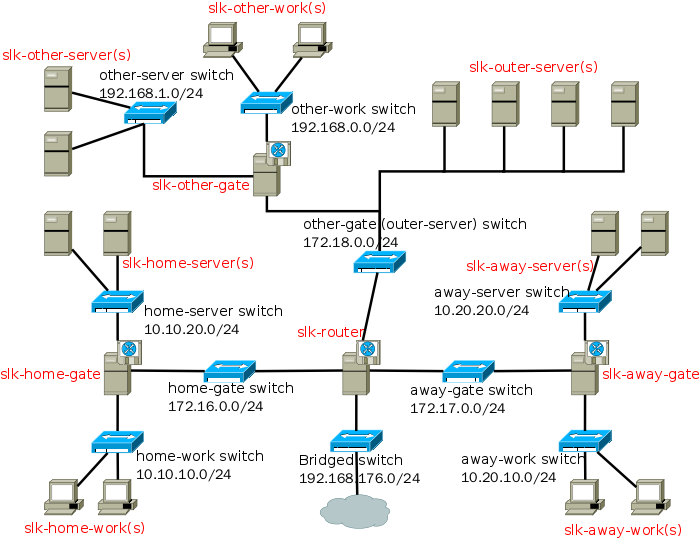

模拟的网络拓扑结构：

图中的交换机就是虚拟网络，包括一个桥接（Bridged）模式的虚拟网络和九个Isolated模式的虚拟网络。

虚拟机slk-router是唯一与桥接网络相连的虚拟机，在整个网络中充当核心路由器的角色，是所有虚拟机与外界联系的唯一通道。

其余的虚拟机分成几组，分别模拟一个机构的网络环境，如slk-home-gate模拟home机构的网关和防火墙，slk-home-work(s)模拟该机构的内网机器，slk-home-server(s)模拟该机构的DMZ服务器，away结构和other机构依此类推。slk-outer-server(s)则模拟一些不隶属于任何机构的公共服务器。

home机构和away机构还可以模拟为一个大机构下的两个异地分支机构，从而可以在两者之间搭建VPN，再模拟出一个虚拟链路来。

下面就讲述具体的配置过程。

桥接网络与物理网络相连，上游网关地址是192.168.176.1，DNS域名服务器是192.168.176.1，并开启了DHCP服务。

新建九个虚拟网络：

所有虚拟网络都禁用了系统提供的DHCP服务，如果需要，由虚拟机自己来实现。

配置完毕的图示：

所有虚拟机的操作系统安装时都选择安装所有软件包，免除在配置过程中再单独安装软件包的过程。

slk-router虚拟机配置四块网卡，网卡与虚拟网络的映射关系如下：

• eth0 → br0（桥接）
• eth1 → home_gate
• eth2 → away_gate
• eth3 → other_gate

eth0的IP地址通过DHCP从上游获得，其余三个接口的IP地址都是静态地址。

缺省路由和DNS服务器为上游网关192.168.176.1，也通过DHCP获取。

作为路由器，自然要开启转发功能：

chmod +x /etc/rc.d/rc.ip_forward

开启NAT，对所有从桥接网络接口出去的数据包进行IP伪装：

iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

slk-*-gate虚拟机作为各个机构网络的网关，均配置三块网卡，分别与内网、外网、DMZ网络相连。以slk-home-gate为例，网卡与虚拟网络的映射关系如下：

• eth0 → home_work
• eth1 → home_gate
• eth2 → home_server

所有接口的IP地址都是静态地址。

缺省路由为slk-router的相应接口地址。

DNS服务器为物理网关192.168.176.1。

作为网关，同样要开启转发功能：

chmod +x /etc/rc.d/rc.ip_forward

配置iptables脚本，详情参见iptables脚本，这里选择其中的网关模板，并根据需要进行相应修改。

配置sysctl参数，详情参见sysctl脚本。

配置域名服务器，为内网提供DNS域名查询服务。这里仅配置一个简单的Forward服务器：

编辑/etc/named.conf，在options节添加：

        forward only;
        forwarders {
                192.168.176.1;
        };

启用BIND服务器：

chmod +x /etc/rc.d/rc.bind
/etc/rc.d/rc.bind start

当然，还可继续配置DHCP服务，为本网机器动态分配IP地址。

slk-*-work(s)虚拟机作为内网机器，只配置一块网卡，与本地网关相连。以slk-home-work(s)为例，网卡与虚拟网络的映射关系如下：

• eth0 → home_work

接口IP地址为静态地址，如果本地网关开启了DHCP服务，则可动态获得。

缺省路由和DNS服务器均为本地网关的相应接口地址。

配置iptables脚本，详情参见iptables脚本，这里选择其中的客户机模板。

配置sysctl参数，详情参见sysctl脚本。

slk-*-server(s)虚拟机作为服务器，只配置一块网卡，机构内的服务器与本地网关相连，公共服务器则接入other-gate网络。以slk-home-server(s)为例，网卡与虚拟网络的映射关系如下：

• eth0 → home_server

接口IP地址为静态地址。

机构内服务器的缺省路由和DNS服务器为本地网关的相应接口地址；公共服务器的缺省路由为slk-router的相应接口地址，DNS服务器为物理网关192.168.176.1。

配置iptables脚本，详情参见iptables脚本，这里选择其中的服务器模板，并根据需要作相应修改。

配置sysctl参数，详情参见sysctl脚本。

配置web服务，详情参见HTTP服务器的安装和配置。

配置ftp服务，详情参见FTP服务器的安装和配置。

更多网络服务可继续添加。

配置完毕，就可以进行各种测试了，常用工具：ping、tcpdump、lynx、lftp、ssh、telnet、nc、nmap等。

通过不断调整iptables脚本，可以模拟各种网络行为，从中学习网络知识，同时也对脚本配置正确与否进行验证。当脚本运行与预期不符时，结合tcpdump在相关虚拟机的网络接口上观察，是一个很好的诊断方法。
