Avid bb7/bb5机械碟刹安装与配置

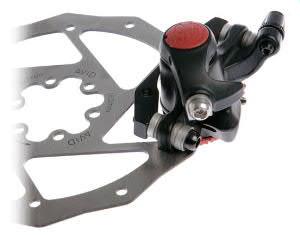

Avid的线碟(mechanical disc brakes)占有很大的市场份额,在用户中有良好的口碑。2007款的Avid机械碟刹有两种型号,分别是bb7和bb5。



一.基础信息

所需工具

卡钳配置系统

Avid碟刹使用一种称为卡钳配置系统(Caliper Positioning System, CPS)的装配系统。这些凹凸垫圈构成的堆栈使得卡钳和碟盘能够精确的校准,而不用担心前叉和车架的安装支架的公差问题,使刹车垫接触完美平直。

安全信息

刹车的效力依赖于许多因素,除刹车产品本身外,还包括车速、地面类型和条件、刹车力量、刹车的正确安装和维护、刹车线、刹车油、手制、刹车垫、车况,骑行者的体重、正确的刹车技术、天气、地形以及其他许多因素等等。

请记住,在潮湿条件下需要更长的制动距离。为了减少可能的意外事故和最小化的磨损,要避免车轮的抱死(locking-up)。

需要使用单边拉动(side-pull)类型的刹把与碟刹配套,如Avid's Speed Dial系列和FR5刹把等。

碟刹兼容44mm, 6-螺钉(bolt)的国际标准花鼓(hub)。

推荐使用32孔或36孔(spoke),使用3x或4x的模式(cross spoke lacing pattern)编制的车圈。不要使用放射状编制的车圈(radially spoked wheels)。

碟刹是油敏感的(OIL SENSITIVE)!不要喷射任何溶解剂或润滑剂在碟盘和刹车垫的附近。决不用手指触摸刹车垫和碟盘的表面。这样做会使刹车性能急剧下降。

不要用裸露的手触摸碟盘制动部分的表面,带上手套,或抓住辐条来处理碟盘。手上的油沾到碟盘会使碟刹的性能下降。

碟刹在使用过程中会非常热,在使用后不要马上触摸卡钳和碟盘。在做任何调整之前,先确保碟刹冷却后再进行。



二.安装

(1).安装碟盘(rotor)

使用提供的T-25螺钉把碟盘安装到花鼓上,按扭距6.2Nm(55in-lb)锁紧。有Avid商标logo的那面必须在外。弄好后把车轮安装到前叉和车架里。

警告:

如果你的花鼓使用了可移动的垫片(shim),那么你需要更长的碟盘固定螺钉。请联系花鼓厂商以获得推荐长度的螺钉。



(2).安装前卡钳(front caliper)

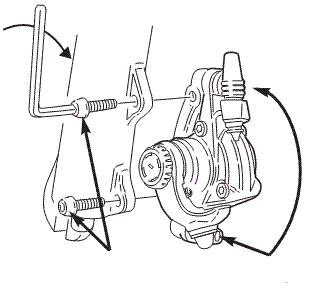

安装前卡钳到前叉上。

前叉的安装方式有两种,一种是国际标准安装,一种是柱式安装。

国际标准安装(I.S. MOUNT)

放松CPS螺丝,把卡钳安装到支架(mounting tabs)上。按扭距9-10Nm(80-90in-lb)锁紧。检查卡钳的CPS部分能够自由移动。

柱式安装(POST MOUNT)

拆下安装托架(mounting bracket),保留CPS螺丝和垫圈堆栈。把卡钳直接安装到前叉上。拧好螺丝后,回退1/8到1/4圈。检查卡钳的CPS部分能够自由移动。



(3).安装后卡钳(rear caliper)

放松CPS螺丝,把后卡钳安装到车架的碟刹支架上。按扭距5-7Nm(40-60in-lb)锁紧。检查卡钳的CPS部分能够自由移动。

(4).安装刹车线(cable)

把刹车线穿过起动臂(actuating arm)上的固定螺钉。用工具拉紧线,不要松弛。小心在拉线时不要向前推扭臂(torque arm)。按照扭距5-7Nm(40-60in-lb)锁紧固定螺钉。使用刹车杆(brake lever)上的桶调节器(barrel adjuster)使刹车线变紧(如果需要的话)。

重要信息:

在刹车线固定后,确保多余的线不要超过20mm(3/4英寸),超过的请截断。

这里针对bb7和bb5分别有一些特殊的设定。

bb7

在固定刹车线后,将低处的导管(lower boot)下移,放一小点轻油脂(light grease)在里面。

之后,把导管放回原来的正确位置。

bb5

在安装线之前确保桶调整器(barrel adjuster)全部旋进到底。



(5).校准卡钳(align the caliper)

bb7

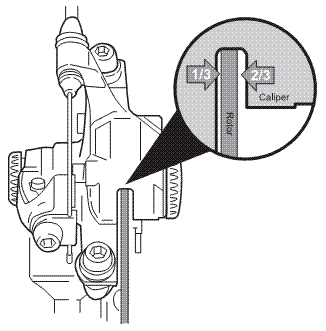

碟盘应该偏向槽(rotor slot)的外侧(outboard side),理想的比率是1/3和2/3。

  1. 顺时针转动在内(靠近车轮)的旋钮(inboard knob),直到碟盘处于卡钳体内正确的位置。注意碟盘在卡钳内不是居中的。
  2. 转动外侧的调整旋钮(outboard knob),直到它稳固的将碟盘和内侧的刹车垫挤压在一起,目的是固定起动臂(actuating arm)。现在卡钳在最完美的位置,可以准备锁紧了。一会儿之后将要把刹车垫旋开。
  3. 这时候锁紧两个CPS螺钉。交替的一个锁一下,轮番锁紧直到扭距8-10Nm(70-90in-lb)。

bb5

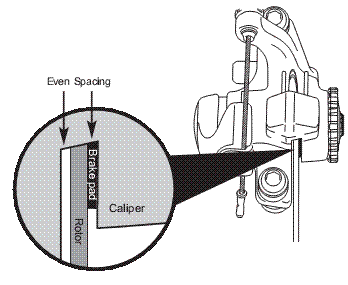

转动调整旋钮直到碟盘在卡钳的中心。

  1. 用手指或T-25扳手顺时针转动内侧调整旋钮,直到碟盘位于卡钳中心。从这个位置开始下一步安装。
  2. 确保CPS螺丝足够松,使得卡钳能够自由移动。
  3. 捏紧刹车杆,把刹车垫紧紧的压缩在碟盘上。
  4. 保持刹车杆这个状态,锁紧CPS螺丝到8-10Nm(70-90in-lb)。锁紧之后,再放开刹车杆。



(6).调整刹车垫(adjust the pads)

bb7

逆时针转动两个刹车垫调整旋钮,直到刹车垫与碟盘到达期望的空隙(clearance),大约每边2、3个刻度。

重要信息:

对于刹车线的松弛,只使用刹车杆上的桶调节器来调整。对于刹车行程(lever throw),使用外侧的调整旋钮。对于刹车垫磨损调整,同时使用内外两个旋钮进行调整。

bb5

逆时针转动调整旋钮直到碟盘顺畅的旋转。通过旋进旋出来获得您期望的状态,当然,不能使碟盘有拖曳(drag)感觉。如果得不到所期望的感觉,或者碟盘拖曳,则重复第5步。



三.性能调整(Fine Tuning)

每次骑行前检查



刹车线松弛(slack)调整

通过调整刹车杆上的桶调节器来解决刹车线的松弛问题。向外转动调节器直到线不再松弛,但也不能向外太多以致卡钳扭臂前移。要注意的是,当释放刹车杆时,扭臂应该完全复位。必要时重复第6步。

注意:新刹车线会伸展(stretch),并且需要调整。



刹车垫磨合(break-in)

大概需要20到40次的完全刹车来磨合刹车垫。在你首次骑行后,你会开始注意到刹车力的增强。刹车的噪音不只是在磨合期产生,在刹车垫的整个生命周期里都会有。噪音取决于许多因素,如刹车的安装、骑行者的体重、骑行类型、刹车类型以及骑行条件(如尘土、土壤、表面的污染物摩擦等)。



清洁(clean)

当清洗自行车和刹车时要格外注意。一般的使用并不需要对卡钳、碟盘和刹车垫进行清洗。清洗时,只使用水和碟盘清洗剂来洗卡钳和碟盘,一定要清洗干净碟盘上的残留清洗剂。之后用干净的纸巾擦干。



弹簧张力(sprint tension)调整

必要时,弹簧张力可以用2.5mm的内六角扳手转动弹力调整螺丝来调整。顺时针转动螺丝可以增强弹力,相当于用力捏刹车杆。

bb7

bb5



刹车垫磨损调整

bb7

随着时间的推移,你都需要解决刹车垫的磨损问题。你可以通过两步简单的调整进行。

顺时针转动内外两个红色的调整旋钮,按需要转动一两个刻度,使刹车回到最佳的设定。不要调整刹车杆上的桶调节器。

在每个旋钮的中心有一个刹车垫磨损指示器(pad wear indicator)。随着旋钮的旋进,指示器会缩回旋钮的深处,从而可以看的出刹车垫的大致磨损情况。

当刹车垫的总体厚度(total thickness),包括衬板(backing plate)和摩擦介质(friction material)少于3mm时,就需要更换了。

bb5

随着时间的推移,你都需要解决刹车垫的磨损问题。你可以通过两步简单的调整进行。

  1. 逆时针转动卡钳上的桶调整器。在调整结束后确保锁紧防松螺母(locknut),如下所示:
  2. 顺时针转动内侧的调整旋钮。

这两步使刹车垫更靠近碟盘。只要有磨损两个刹车垫都需要调整。尝试不同的设置以获得你需要的效果。

注意:虽然你可以通过刹车杆上的桶调整器来进行类似的调整,但我们还是建议你在卡钳端进行调整。刹车杆上的调整器用来调整线的松弛。



刹车垫的更换(replacement)

bb7

当刹车垫的总体厚度(包括衬板和摩擦介质)少于3mm时,就需要更换了。

  1. 逆时针转动两个调整旋钮,直到最外。捏住整个刹车垫组合,直直的向外同时拉出两个刹车垫。
  2. 把左右新刹车垫和夹子组装在一起。
  3. 用手指挤压住组合体。
  4. 捏紧组合体一起插入到卡钳里。稳定的推进直到入位的咔哒声。

标记着"R"的刹车垫在刹车的辐条一侧。

bb5

当刹车垫的总体厚度(包括衬板和摩擦介质)少于3mm时,就需要更换了。

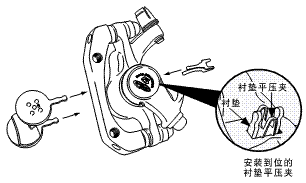

  1. 取下旧刹车垫。逆时针转动内侧的调整旋钮,直到底。拉出两块刹车垫之间的弹力夹,再逐个拉出刹车垫。
  2. 安装新刹车垫和组合夹。把两块刹车垫逐个插进卡钳里。
非常重要信息:

确保把黑色刹车垫放在内侧(靠近车轮),蓝色刹车垫放在外测(远离车轮),然后把弹力夹滑进卡钳里的位置--两个刹车垫之间。
