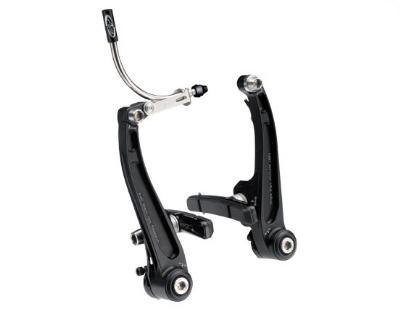

Avid Single Digit Ultimate/Ti/7
安装与配置

一.基础信息

所需工具

安全信息

配套的刹车手制必须是直拉(direct-pull)类型的,如Speed Dial Ultimate、Speed Dial Ti/7/5和AD3等。

刹车的效力依赖于许多因素,除刹车产品本身外,还包括车速、地面类型和条件、刹车力量、刹车的正确安装和维护、刹车线、手制、刹车垫、车况、骑行者的体重、正确的刹车技术、天气、地形以及其他许多因素等等。

请记住,在潮湿条件下需要更长的制动距离。为了减少可能的意外事故和最小化的磨损,要避免车轮的抱死(locking-up)。



二.安装

(1).安装刹车

步骤:

  1. 清洁干净刹车安装座。
  2. 在安装座抹上一层黄油,把刹车装入安装座。
  3. 锁紧固定螺丝,扭距5-7Nm(43-61 in lb)。



(2).安装刹车块

步骤:

  1. (该步只针对Ultimate型号)

    注意前后刹车上的刹车块的正确方向!刹车块托架上的箭头方向必须指向自行车前方:

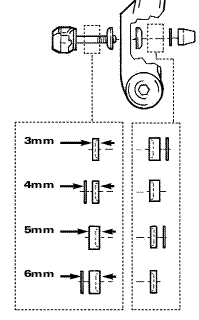

  2. 安装刹车块垫圈,使得当刹车块抵在车圈时两刹车臂之间基本平行:

    有四种垫圈选择,3mm、4mm、5mm和6mm:

  3. 接下来,调整刹车块使其与车圈平行,而且刹车块的顶部比车圈顶部低1mm:
  4. 保持刹车块现在的正确位置,锁紧固定螺丝,扭距6-8Nm(52-69 in lb):



(3).反装刹车夹环(只针对Ultimate型号)

该步可选,对于右手(right hand)形式走线,可以把夹环和螺丝装到右手边的刹车臂上。

步骤:

  1. 取下夹环和固定螺丝。
  2. 位置反转180度,装到右边刹车臂上。
  3. 锁紧夹环螺丝,扭距6-8Nm(52-69 in lb):



(4).安装防尘套

步骤:

  1. 插入防尘套。
  2. 不要把防尘套推到最顶部!
  3. 这样可以在不移开防尘套的情况下就可以脱开夹环:



(5).固定刹车线

步骤:

  1. 拉紧刹车线,使得每边刹车块和车圈的距离为1-1.5mm:
  2. 锁紧刹车线固定螺丝,扭距6-8Nm(52-69 in lb):



(6).居中刹车

步骤:

  1. 通过调整两边的弹力使刹车居中。
  2. 顺时针转动(用3mm内六角扳手)弹力调整螺丝可以增强弹力,反之则减少弹力:



(7).测试

步骤:

  1. 用双手使劲捏紧刹把,重复十几次,确保刹车线固定良好,操作稳当。
  2. 确保刹车线在固定处不会滑动。
  3. 必要时重新锁紧螺丝,扭距6-8Nm(52-69 in lb):



三.其他信息

故障/技术提示

  1. 刹车的弹力调得越轻,刹车时需要的手的力量就越小,更轻的弹力也可以使刹车更好的居中。
  2. Avid Single Digit刹车设计与自身提供的Avid导管和防尘套搭配,使用别的相应产品可能会使刹车失灵,从而导致严重的伤害。
  3. 刹车块的状况在刹车性能中扮演着重要的角色,每次骑行前请进行检查,必要时需更换。



RW2刹车块更换

  1. 为了确保正确的配合,请总是使用Avid的RW2(Rim Wrangler 2)刹车块。
  2. 从刹车块安装托架取下锁钉,将旧刹车块滑出,确保托架里没有杂物:
  3. 装入新刹车块,确保其完全滑进托架,到达托架的前边缘。按入锁钉,直到全部入位。
