SRAM X-9/X-7前拨(低位固定)安装和配置
一.要求
(1).规格表
X-9 Low Clamp | X-7 Low Clamp | ||
---|---|---|---|
28.6mm口径 | ― | ― | |
31.8mm口径 | 原始口径 | 使用变径环 | |
34.9mm口径 | 原始口径 | 原始口径 | |
后变 | 9spd | ||
定位 | Yes | ||
齿容 | 22T | ||
大齿和中齿的最小范围 | min.12T | ||
最大齿 | 44T or 48T | ||
走线方式 | Top Pull Type | Bottom Pull Type | Twin Pull Type(Top and Bottom Pull) |
后下叉角度 | 66-69° | ||
固定方式 | Low Clamp | ||
链条中心线 | 51mm | 47.5-51mm | |
重量 | 155g | 175g(without adaptor)/180g(with adaptor) | |
Band Material | Aluminum,forged | Aluminum | |
Outer Link | Steel | ||
Inner Link | Aluminum,forged | Aluminum | |
Link Bushing | Outer Sealed | ||
Chain Cage | Steel Chrome Plated | ||
Color | Polished and clear coated | Silver or black painted |

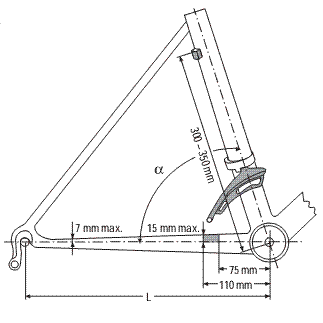

(2).车架规格
基本要求:
- 对于上拉版本,前拨上方的过线座位置距离五通中心应该有300-350mm。
- 座管(立管)中心应该与五通中心在一条直线上。
后下叉长度:
- 山地车,图中L > 420mm。
- 车架后部必须是对称的。
后下叉角度:
- α= 66°-69°.
链条中心线:
- X-9: 51mm/X-7: 47.5-51mm(从固定托架中心到牙盘中盘中心的距离)。
(3).间隔要求
确保在水壶架孔和前拨固定位置之间有足够的空隙:
X-9 Low Clamp 44T | X-9 Low Clamp 48T | X-7 Low Clamp 44T | X-7 Low Clamp 48T | ||
---|---|---|---|---|---|
固定位置 | A | 69mm | 74mm | 69mm | 74mm |
B | 86mm | 91mm | 86mm | 91mm | |
C | 71mm | 76mm | 69mm | 74mm | |
轮胎间隙 | D | 42mm | 43mm |
二.安装配置
(1).组装
- 把前拨装到立管上。
沿着立管调整前拨的位置,使得前拨导板和牙盘大齿盘之间的距离为1-3mm(图1):
图1 同时,使得前拨的外导板与牙盘平行(图2):
图2 - 锁紧5mm内六角固定螺丝,扭距5-7Nm(44-62 in.lbs.)。
- 拿掉辅助固定块(小片塑料:图2)。
(2).低位限位调整
- 把链条放在后飞最大齿,牙盘最小齿的位置。
- 调整低位限位螺丝(图3),使链条靠近前拨内导板,但不会碰到:
(3).CONNECTING CABLE
- 检查链条和前拨在牙盘最小齿的位置。
- 把前变速器调整到刻度1的位置。
- 顺时针转动前变的桶调整器,直到全部进入前变,然后逆时针往回转动一整圈。
- 把变速线装入外线管和过线座。
把变速线放到前拨固定垫圈下面,保持拉紧状态。
上拉(图4):
图4 下拉(图5):
图5 - 锁紧5mm内六角固定螺丝,扭距5Nm(44in.lbs.)。
- 进行上下变速多次,使链条在不同牙盘齿移动,去除变速线的初始松弛。
- 必要时,重新拉紧固定。
(4).高位限位调整
- 把链条放置在后飞最小齿,牙盘最大齿的位置。
- 调整高位限位螺丝,使得前拨外导板和链条之间的空隙为0-0.5mm:
(5).变速定位调整
变速使链条在后飞最大齿,牙盘中间齿的位置。如果链条摩擦到前拨内导板,则顺时针转动变速器的桶调整器,直到链条可以无阻碍的平滑切换:
三.使用
建议:

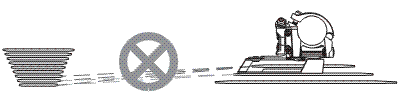

要避免使用极端的速比,这会导致噪音,并加速磨损!
四.维护
- 不要使用有溶解性和腐蚀性的材料来清洗前拨。
- 定期润滑各个转点位置:
- 用润滑脂润滑各个过线处(如五通下面)。
五.常见问题
问题 | 原因 | 解决方法 |
---|---|---|
变速器动作,但链条没有切换齿盘。 | 变速线没有正确固定。 | 检查变速线问题(变速线固定处、过线座、变速器内、线的张力),必要时进行纠正。 |
高位/低位限位螺丝调整不正确。 | 纠正限位螺丝设置。 | |
前拨导板和牙盘大盘的距离太大/小。 | 调整距离(1-3mm)。 | |
链条掉到大盘外侧/小盘内侧。 | 高位/低位限位螺丝调整不正确。 | 纠正限位螺丝设置。 |
变速需要的力量太大。 | 变速线摩擦过大,线路不畅。 | 润滑或更换变速线和线管,检查线管是否弯曲过多。 |
牙盘和前拨发生摩擦。 | 高位限位螺丝设置不正确。 | 纠正高位螺丝设置。 |
导板与牙盘不平行。 | 纠正前拨位置。 |
