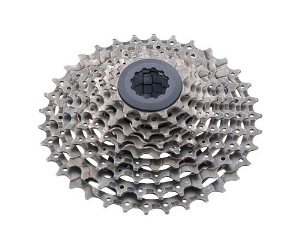

Shimano CS-M970/CS-M760/CS-M580山地飞轮
安装和维护
一.规格表
| XTR | DEORE XT | Deore LX | |
|---|---|---|---|
| 型号 | CS-M970 | CS-M760 | CS-M580 |
| 类型 | HG Cassette Sprocket | ||
| 速级 | 9 | ||
| 链条 | Super Narrow HG for 9-speed | ||
| 齿数 | (ba)11-32T (be)11-34T (bd)12-34T |
(aq)11-32T (as)11-34T |
(ar)11-32T (au)11-34T |
| Sprocket Material | Steel-5/Ti-4 | steel | steel |
| Sprocket Finish | Nickel/Titanium | chrome plated | pearl bright finish |
齿数：
- 11-32T：11-12-14-16-18-21-24-28-32
- 11-34T：11-13-15-17-20-23-26-30-34
- 12-34T：12-14-16-18-20-23-26-30-34
二.安装
(1).对齐安装位置
每个飞轮齿片有标记的那面要装在外侧。把较宽的那个部位和花鼓棘轮的A部位(凹槽宽度最宽)对齐。
(2).装入飞轮片
按照下面各种飞轮型号的图示，将飞轮片装入棘轮。

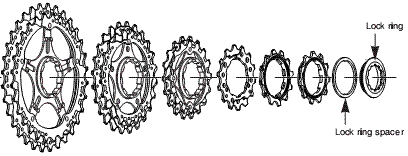

XTR CS-M970(ba)：

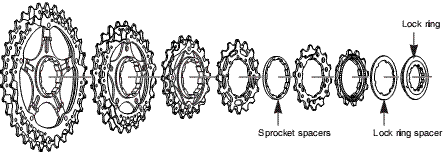

XTR CS-M970(bd)：

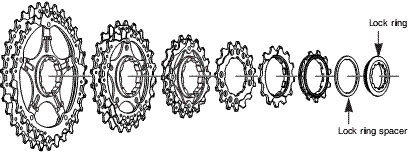

XTR CS-M970(be)：

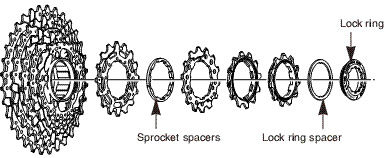

XT CS-M760(aq)：

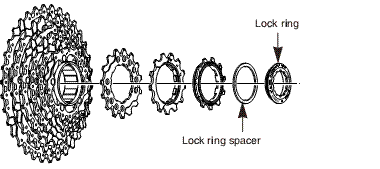

XT CS-M760(as)：

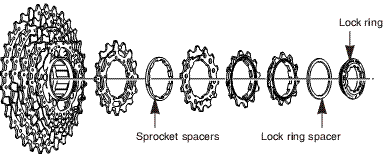

LX CS-M580(ar)：

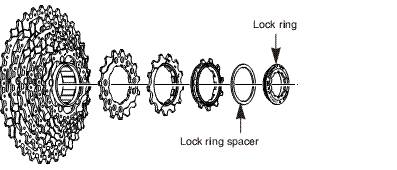

LX CS-M580(au)：
(3).锁紧锁环
使用工具TL-LR15锁紧锁环，扭距：30-50Nm{261-434 in.lbs.}。
三.维护
更换飞轮时，使用工具TL-LR15和TL-SR21来取下锁环：
