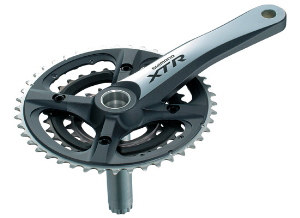

Shimano XTR/XT/LX牙盘安装和配置

一.规格表

XTR Deore XT Deore LX
FC-M970 FC-M760 FC-M761 FC-M580 FC-M581
齿数 44-32-22T
44-32-24T		 44-32-22T 44-32-22T
48-36-26T		 44-32-22T 44-32-22T
48-36-26T
曲柄长度 165/167.5
170/172.5
175/177.5/180		 165/170
175/180		 170/175
链条中心线 50mm
五通宽度 68,73mm
螺栓直径 104/64mm
螺纹尺寸 BC1.37(68,73mm)
链条 Super Narrow HG for 9-speed
后变速级 9
中轴 Included
4爪固定 Yes
曲柄类型 HOLLOWTECH II
曲柄材料 Aluminum/Anodized forged aluminum/hollow type
大盘材料 7075 Aluminum/
Painted/Plated		 7075 aluminum aluminum
中盘材料 Ti/CFRP
Shot Blasting		 aluminum
小盘材料 7075 Aluminum/
Plated		 aluminum steel



二.安装配置

该部分内容以XTR(FC-M970)为例。

(1).安装

步骤：

  1. 确定车架五通的宽度为68mm或73mm(图1)：

    2. 图1



  2. 根据五通规格和是否使用E-型前拨(Bracket Type)，决定具体的垫片组合(图2,3,4,5)：

    68mm(Band Type):

    图2

    68mm(Bracket Type):

    图3

    73mm(Band Type):

    图4

    73mm(Bracket Type):

    图5

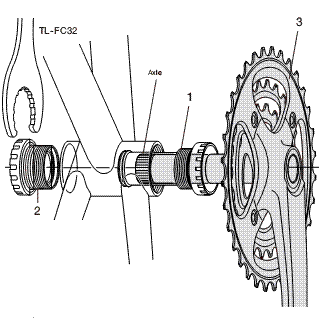

  3. 用工具TL-FC32安装右适配器(图6中标记1)(逆时针螺纹)和左适配器(图6中标记2)(顺时针螺纹)。锁紧扭距：35-50Nm{305-435 in.lbs.}。
  4. 插入右曲柄组件(图6中标记3)。

    5. 图6



  5. 安装左曲柄(图7中标记4)之前，先检查左曲柄与曲柄上的调整螺母(图7中标记6)之间是否有空隙(螺母要完全锁紧)。

    将左曲柄套入右曲柄组件的中轴上，注意对齐。

  6. 用8mm内六角扳手顺时针锁紧曲柄固定螺丝(图7中标记5)，扭距：45-55Nm{392-479 in.lbs.}。

    注意：曲柄固定螺丝需要周期性的进行检查锁紧。

    7. 图7



  7. 用工具TL-FC17锁紧曲柄上的调整螺母(图8)，扭距1-1.5Nm{8.7-13 in.lbs.}。

    然后，用2.5mm内六角扳手锁紧调整螺母的固定螺钉(图8)，扭距1-1.2Nm{8.7-10.4 in.lbs.}。

    8. 图8



  8. 用工具TL-FC35逆时针安装曲柄盖子(图7中标记7)。

    注意: 出厂时曲柄盖子和曲柄是安装在一起的，这时用TL-FC35检查是否锁紧就行了。



(2).拆卸

步骤：

  1. 用工具TL-FC35顺时针旋转取下曲柄盖子(图9)。

    注意：曲柄盖子和TL-FC35是左手螺纹(反螺纹)，这使得拆卸曲柄固定螺丝时曲柄不会跟着转动。

    2. 图9



  2. 逆时针转动TL-FC35尽可能的锁紧它(图10)。

    确保TL-FC35至少转动了3.5转。(由于设计原因，如果少于3.5转，螺纹可能会脱落。)

    3. 图10



  3. 用8mm内六角扳手逆时针取下左侧曲柄(图11)。

    4. 图11
