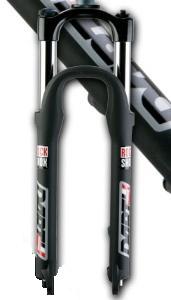

Rockshox 2007 Dart前叉
安装和配置
一.规格表
| Dart 3 | Dart 2 / Dart 1 | |
|---|---|---|
| 行程 | 80 or 100mm | |
| 行程调节 | N/A | |
| 重量 | 2191g(4.83 lbs) | 2418g(5.33 lbs) |
| 避震介质 | Coil | |
| 避震调节 | Preload | |
| 阻尼 | TurnKey Lockout | TurnKey Option, HC2, Set Rebound / N/A |
| 阻尼调节 | External Rebound, Lockout, PopLoc Remote Option |
N/A |
| 颜色 | Black, Diffusion Black, Diffusion Silver | |
| Lowers | Post Disc Mount, Boss Option | |
| Magnesium | Aluminum | |
| Crown | Forged, Pocketed 6061 T-6 Aluminum | |
| Steerer Tube | Steel | |
| Upper Tubes | 28mm 4130 Steel | |
| Options | PopLoc Remote | TurnKey Lockout(W/Crown Adjust or PopLoc Remote) |
| Aluminum Steerer | ||
| XL Steel Steerer | ||
| Optional Spring Rates: Light, Firm, Extra Firm | ||
注意：标示的重量基于265mm的舵管长度。
Dart 3 Upgrade Over Dart 2:
- TurnKey Lockout, External Rebound
Dart 2 Upgrade Over Dart 1:
- HC2 Damping, 4130 Steel Upper Tubes
二.安装
(1).基本步骤
- 将前叉舵管截断到合适的长度，确保有足够的长度能锁紧把立。
- 将碗组下档(口径：29.9mm for 1 1/8" steerers)稳固的安装到前叉舵管底部，把前叉组装到车上，装好碗组。
- 装好刹车。
- 装上前轮，锁紧快拆或固定螺丝。
- 支持的最大外胎规格为宽度2.3"或半径340mm。每次换胎时注意检查轮胎直径。检查方法：去掉顶盖和弹簧，将前叉压到底，确保轮胎顶部和前叉肩盖底部的空隙至少为3mm。
(2).线控安装
PopLoc线控锁死拨杆使得手不用离开车把就可以控制避震的运动。拨杆可以安装在车把左侧或右侧。
必要时，需要移动车把上的把胶、刹车手制和变速器的位置。
步骤：
- 把Poploc安装到车把上。
- 如果之前调整了把胶、刹车手制和变速器的位置，则重新装回，按相关产品说明的扭距进行锁紧。
- 把PopLoc调整到合适的车把位置，之后锁紧固定螺钉。固定扭距20in-lb(2.25 Nm)。
- 对于PopLoc带调整旋钮型号，将蓝色compression adjustment旋钮逆时针转动到底。
- 按动PopLoc的释放按钮。
- 在PopLoc安装控制内线。
- 将内线穿过线管。
- 将线管穿过前叉肩盖上的固定座。
- 轻拉内线，使其与运动控制阻尼器(Motion Control damper)上的旋转凸轮的凹槽对齐。
- 锁紧凸轮上的内线固定螺丝，扭距8in-lb(.9 Nm)。
三.设置
根据骑手的体重、骑行风格和地形状况进行设置。
(1).设置Sag
前叉设计有预压(Sag)，预压是指车手坐在车上时，由于体重的原因导致前叉有一定的收缩量。合理的Sag使前轮可以沿着地形的轮廓前进，从而提高操控性。
通过转动顶部的预压旋钮来调整Sag。顺时针转动旋钮增大弹簧预压，将会减少Sag；反过来，逆时针转动旋钮则减小弹簧预压，增加Sag。如图所示：
测量Sag方法：把一条带子缠在前叉上管的密封圈上，按骑行时的状态坐在车上，然后下车，此时带子和密封圈的距离就是当前的Sag。根据下表建议进行设置：
| 行程 | 建议Sag |
|---|---|
| 80 mm | 13-20 mm |
| 100 mm | 18-25 mm |
(2).弹簧调整
弹簧速率(rate)是指将弹簧压缩1英寸所需的力量。通过更换不同速率的弹簧，会使前叉的感觉完全不同。高速率的弹簧会感觉前叉比较硬，而低速率的弹簧则感觉较软。可根据个人的需要进行更换调整。
(3).外部回弹调节(只针对Dart 3和Dart 2带TurnKey版本)
回弹阻尼用于控制前叉被压缩后弹回到其全部行程的速度。
过大的阻尼会使前叉在连续的颠簸中逐渐停止运动，行程减少，导致打底。应该在不会反冲的情况下把阻尼调的尽可能快些，从而使前叉能沿着地形的轮廓前进，保证最大的稳定性和操控性。
调节方法：
回弹调节旋钮在前叉右下管的底部，向标有“兔子”的方向转动旋钮，会减少阻尼，从而使回弹变快；向“乌龟”方向调则增大阻尼，使回弹变慢。

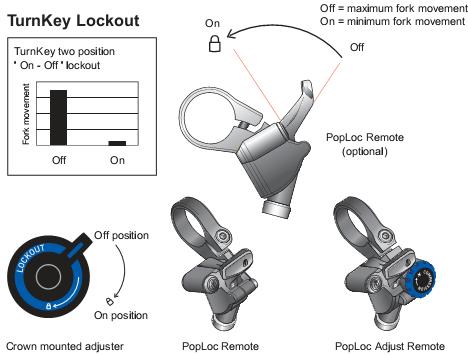

(4).TurnKey锁死系统(只针对Dart 3和Dart 2带TurnKey版本)
注意：当把前叉倒置或侧放时，上管内的油会聚集到TurnKey部件。刚把前叉恢复到正常位置时，TurnKey性能要差一些。要让前叉快速恢复正常性能，将前叉设在“开启”状态(见下面说明)，来回压缩10-20次。
TurnKey系统提供锁死(on)和非锁死(off)两种状态，在“非锁死”状态，前叉有最大限度的避震动作，在“锁死”状态，前叉只有最小的避震动作。根据不同前叉型号通过肩控或线控两种装置来进行设定。
设置为非锁死(解锁)方法：
- 对于肩控版本，将拨杆逆时针转动到底。
- 对于线控版本，将PopLoc拨杆拨到“解锁(unlock)”位置。
设置为锁死方法：
- 对于肩控版本，将拨杆顺时针转动到底。
- 对于线控版本，向前按动PopLoc拨杆。
提示：即使在“锁死”位置，当突然遇到较大的冲击时，TurnKey也会自动解锁，使前叉恢复动作，以吸收能量。之后会恢复“锁死”，直到再次碰到冲击或骑手主动解锁。
(5).换油调整阻尼(只针对Dart 2版本)
通过换不同型号的避震油，可以调整前叉的回弹阻尼。使用较重的避震油可以增大阻尼，使用较轻的避震油可以减小阻尼。
四.维护
为了前叉保持性能、保证安全、延长使用寿命，周期性的维护工作是必要的。如果骑行环境非常恶劣，则维护工作需要更加频繁。
下表列出了一些维护项目的频度：
| 维护项目 | Dart 3 | Dart 1/2 |
|---|---|---|
| 清洁上管 | E | |
| 检查上管伤痕 | E | |
| 检查各个部件螺丝的扭距 | 25 | |
| 打开下管，进行检查清洁换油 | 50 | |
| 清洁和润滑弹簧/弹簧U-Turn部件 | 100 | |
注意：表中的"E"表示每次骑行，数字表示骑行的小时数。实际数据依体重、环境、天气、竞赛等情况而有所变化。
